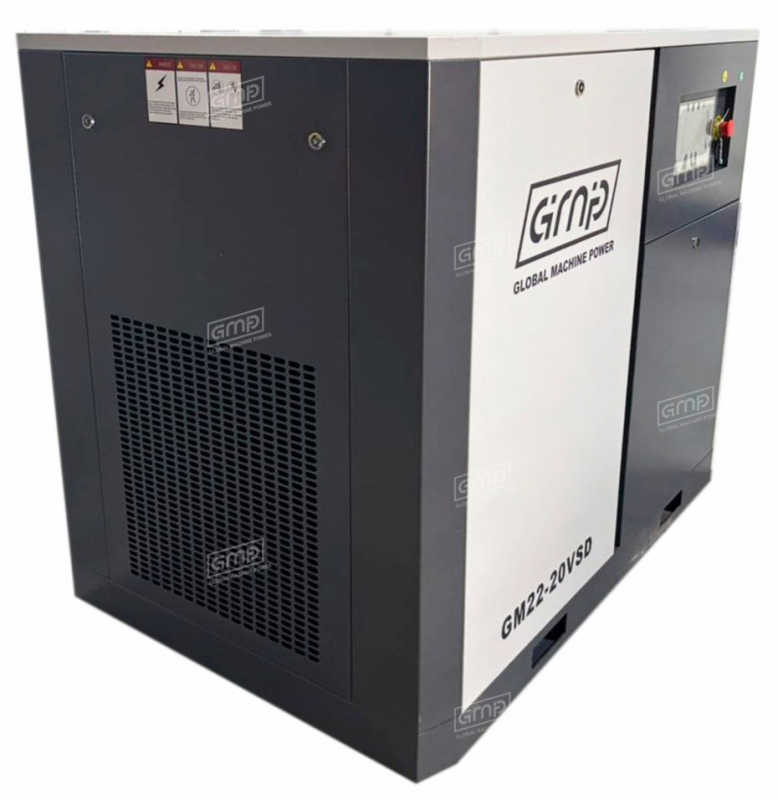

Винтовой компрессор GMP GM 22-20 VSD

Информация о товаре

• Характеристики
• Описание
• Техобслуживание
• Доставка
• Оплата

• Характеристики

  Производительность	1.8 м3/мин
  Давление	20 бар
  Мощность	22 кВт
  Защита, IP	IP55
  Тип охлаждения	Воздушное
  Напряжение	380 В
  Размер соединения, дюймы	1"
  Вес	400
  Тип привода	Прямой
  Винтовой блок	Одноступенчатый блок HANBELL AH с 8 подшипников
  Длина, мм	1200
  Ширина, мм	850
  Высота, мм	1100
  Безмасляный	нет
  С осушителем	нет
  Контроллер	МАМ-6090

• Описание

  Винтовой блок HANBELL AH



  Винтовой блок Hanbell серии AH



  Серия AH — одноступенчатые винтовые блоки, предназначенные для высокого давления в диапазоне 13–20 бар. В конструкции винтовых блоков используются 8 подшипников аналогично серии АА, таким образом адаптируя винтовой блок под высокие нагрузки. Такие винтовые блоки идеально подходят для использования в системах лазерной резки.



  Подшипники SKF



  Итальянские шариковые подшипники SKF применяются в винтовых блоках Hanbell




  Svenska Kullagerfabriken — шведская компания, основанная в 1907 г. Специализируется на подшипниках, уплотнениях, смазках и системах мониторинга состояния оборудования. Это ведущий мировой производитель подшипников и смазок, изделия которого применяются в винтовых блоках Hanbell AH, в частности:

  • шариковые однорядные углового контакта (серии 72BE, 73BE с вариантами CB и GA) – для восприятия осевой нагрузки и позиционирования роторов
  • циллиндрические роликовые (EC-исполнение, тип NU) – воспринимают радиальные нагрузки, обладают высоким долговечным ресурсом и допускают температурные расширения благодаря свободному осевому ходению внутреннего кольца
  • шариковые с углублённым желобом – иногда используются в роли резервных осевых или радиальных подшипников



  Электронные компоненты ABB



  Компрессоры GMP оснащаются только высосокачественными электронными компонентами



  Всемирно известныйпроизводитель электронных компонентов иэлектрическихсистем.Использование данных компонентов обеспечивает надежность и безотказность компрессоров GMP.



  Электродвигатели IP55/IP65



  Высоконадёжные электродвигатели со степенью защиты IP55



  Электродвигатель маркиJiangtianодин из наиболеекачественных в Китае. Класс энергоэффективностиIE4, IE5,степеньзащитыIP55 либоIP65 в зависимости от потребностей заказчика.
  В компрессорах GM серии VSD с частотным преобразователем используются двигатели на постоянных магнитах. Рабочий КПД данных двигателей на 2-7% выше, чем у трехфазных асинхронных двигателей, независимо от условий недозагрузки или перегрузок. Компрессоры сохраняют высокий КПД.
  Таким образом,компрессор, использующий двигатель с постояннымимагнитами, экономит от 8% до 30% энергиипо сравнению с компрессоромстрехфазнымасинхроннымдвигателем.



  Частотный преобразователь Inovance



  Преобразователь частоты Inovance CP700



  Inovance Technology — крупный производитель частотных преобразователей (AC drives), один из мировых лидеров в области автоматизации именно для воздушных компрессоров.Специальная линейка CP700 разработана именно под винтовые компрессоры с интеграцией систем управления, защиты и IoT‑возможностей (например, RS485, HMI, датчики давления/температуры)

  • Позволяют экономить до30–35% электроэнергиипри изменяющейся нагрузке

  • Широкий диапазон регулирования частоты (например у MD‑серии до 500 Гц), высокий крутящий момент на низких оборотах (150 % при 0.5 Гц), что важно для плавного запуска и работы при малой нагрузке

  • Встроенные функции защиты при ошибках напряжения, перегрузки, короткого замыкания, чрезмерного нагрева и др.; авто‑настройка параметров двигателя

  • Высокая степень интеграции: встроенный источник питания 24 В, контакторы для питания соленоидов, интерфейсы RS485, входы DI/DO, термодатчики PT100/PTC и др



  Система управления MAM-6080



  Панель управления компрессором MAM-6080

  • Соответствие стандартам EC и UL
  • Класс защиты IP64
  • Вводы и выводы для кабелей через панель клеммной коробки.
  • Рабочая температура: 0 ° C (32 ° F) &pide; 55 ° C (131 ° F), относительная влажность 90%
  • 9 разных языков
  • Жидкокристаллический экран
  • Пароли разных уровней
  • Дистанционное управление
  • Функции включения / выключения, для управления частотно-регулируемым приводом
  • Работа по системе многих единиц (RS 485)
  • Соединения Scada или Web Server (RS 485)



  Расходные материалы и жидкости

  В наших компрессорах применяются качественные фильтры МАNN либо их высококачественные аналоги. Используется только синтетическое масло GMP позволяющее увеличить межсервисный интервал на 150% по сравнению с более дешевыми аналогами.



  Комплектация

  • Винтовой блок— HANBELL AH (в зависимости от модели)
  • Электродвигатели—Jiantian PM
  • Встроенные фильтры с автоматическими конденсатоотводчиками—Фильтры ATS, Италия P,M,H,C (последний угольный фильтр)
  • Марка подшипников—SKF, Швеция
  • Вентилятор охлаждения—KTR, Германия
  • Термостатический клапан—VMC, Италия
  • Впускной клапан—CEME, Италия
  • Клапан минимального давления—HOERBIGER, Германия
  • Инвертор-INOVANCE
• Техобслуживание

  Сервисные услуги для Винтовой компрессор GMP GM 22-20 VSD

  Наш сервисный центр выполняет следующие виды работ:

  1. Пневмоаудит
  2. Монтаж и шефмонтаж пневмомагистрали
  3. Предпродажная подготовка
  4. Пусконаладка компрессорного оборудования
  5. Обучение работе с компрессорами и сопутствующим оборудованием
  6. Плановое техническое обслуживание компрессоров по регламенту (типовой регламент представлен в таблице ниже)
  7. Дефектовка, поиск неисправностей
  8. Гарантийный и постгарантийный ремонт компрессорного оборудования

  Работы, описанные в п.1-6 выполняются на объекте Заказчика. Выезд специалистов сервисного центра оплачивается отдельно.

  Работы, описанные в п.7-8 выполняются на территории сервисного центра нашей компании, если иные условия не указаны в Договоре поставки.

  Перечень работ по техобслуживанию винтовых компрессоров

  Виды работ	Регламент ТО
  	Ежедневно	500 часов	2 000 часов	4 000 часов	8 000 часов	20 000 часов
  Наружный осмотр на наличие механических повреждений, масляный подтёков, проверка на посторонние шумы во время работы. Устранение неисправностей при наличии; Проверка уровня масла; Проверка сепарации масла; Проверка герметичности соединений пневмосистемы; Контроль показаний приборов панели управлений.	✔	✔	✔	✔	✔	✔
  Проверка состояния радиатора охлаждения. Очистка при необходимости; Проверка состояния масла. Замена при необходимости; Проверка электроаппаратуры, электропроводки и соединений.		✔	✔	✔	✔	✔
  Замена воздушного фильтра; Проверка натяжения приводных ремней. Регулировка при необходимости.			✔	✔	✔	✔
  Замена масла *; Замена масляного фильтра *; Замена сепаратора масла-воздуха; Проверка предохранительных клапанов. Замена при необходимости; Проверить состояние ресивера (при наличии).		✔	✔	✔	✔	✔
  Замена ремней; Замена всасывающего клапана; Замена клапана минимального давления; Замена термостата; Замена комплекта уплотнений винтового блока.					✔
  Замена ремкомплекта винтового блока; Замена подшипников электродвигателя.						✔

  * Первая замена масла и масляного фильтра производится через 500 часов работы.

  Последующие – каждые 2000 часов работы, но не реже одного раза в год.

  ** При использовании специфических масел межсервисный интервал увеличивается с 2000 часов до 3000 часов.

  Характерно для ограниченного круга производителей. Один из них – Dalgakiran
