Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 800S (подготовка под 4 ось)

Информация о товаре

• Характеристики
• Описание
• Техобслуживание
• Доставка
• Оплата

• Характеристики

  Давление	0,6 МПа
  Мощность	20 кВт
  Частота, Гц	50 ± 10% Гц
  Напряжение	380 ± 10% В
  Вес	2500 кг
  Тип	вертикальный (подготовка под 4 ось)
  Длина, мм	3000
  Ширина, мм	2250
  Высота, мм	2350
  Размер рабочей поверхности стола	800 х 260 мм
  Система управления	Siemens
  Точность позиционирования	± 0,005 / 300 мм
  Наибольшая нагрузка на стол	200 кг
  T-пазы стола	3 х 12 х 78 мм
  Перемещение по оси X	500 мм
  Перемещение по оси Y	350 мм
  Перемещение по оси Z	450 мм
  Расстояние от торца шпинделя до поверхности рабочего стола	150 - 570 мм
  Расстояние от шпинделя до колонны	350 мм
  Направляющие перемещения, X / Y / Z	Линейные направляющие (С3)
  Шарико-винтовые пары, X / Y / Z	2816
  Шпиндель	VOLIS (Тайвань) – ременной привод
  Обороты шпинделя	8000 об/мин-1
  Мощность электродвигателя главного привода (пост. / 30 мин.)	5,5 / 7,5 кВт
  Инструментальная система	DESU (Тайвань)
  Тип хвостовика инструмента	ВТ40
  Емкость магазина инструмента	12
  Максимальный вес устанавливаемого инструмента	6 кг
  Быстрые перемещения по осям Х / Y / Z	24000 / 24000 / 24000 мм/мин
  Скорость обработки	1 - 10000 мм/мин
  Повторяемость	± 0,003 мм

• Описание

  НАЗНАЧЕНИЕ

  Вертикальные многоцелевые обрабатывающие центры TOPMILL 800S предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

  Конструктивные особенности

  	ЦЕЛЬНОЛИТАЯ МАССИВНАЯ СТАНИНА Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.

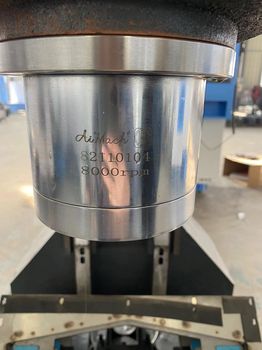

  	ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ Ai Mach Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 800S, укомплектован высокоточным шпинделем одного из ведущего производителя – AiMach (Тайвань). Сборка шпинделей - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества. Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели превосходят свои аналоги по мощностным параметрам, точности, ресурсу и качеству. (возможна установка аналогов не ухудшающих качества)
  	МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА НА 12 ЕДИНИЦЫ Смена инструмента происходит автоматически, по заданной оператором программе очередности. Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.
  	СИСТЕМА УПРАВЛЕНИЯ SIEMENS 808D ADVANCED Обработка с поддержкой до 4 осей (токарная обработка, фрезерная обработка на обрабатывающих центрах с ЧПУ, а также токарные обрабатывающие центры без оси Y). Благодаря функции Advanced Surface в сочетании с высокодинамичными приводами SIEMENS, система 808D Advanced идеально подходит для обработки пресс-форм и штампов. Auto Servo Tuning (AST). Легкая и быстрая оптимизация системы на станках, которые имеют высокие требования к динамике и точности при обработке штампов и пресс-форм.
  	ЦИФРОВЫЕ СЕРВОДВИГАТЕЛИ И ДРАЙВЕРЫ SIEMENS Установленные на осях перемещения серводвигатели SIEMENS, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей.
  	ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ HIWIN (ТАЙВАНЬ) Высокая технологичность Продолжительный период эксплуатации Высокие скорости перемещения Высокая несущая способность Простота смазки и взаимозаменяемость
  	ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ HIWIN Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка. ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z). Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.
  	СИСТЕМА ПОДАЧИ СОЖ В ЗОНУ РЕЗАНИЯ Предназначена для охлаждения инструмента во время обработки.
  	АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.
  	ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТНЫЕ КОЖУХИ Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы. Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.

  КОМПЛЕКТАЦИЯ

  №	Наименование	Спецификация	Информация
  1	Шпиндель	BT40 / 120	Ai Mach (Тайвань)
  2	Магазин автосмены инструмента	BT40 - 12T	Ai Mach (Тайвань)
  3	ШВП по оси Х / Y / Z	2816	LSK (Тайвань)
  4	Подшипники	P4	NSK / FAG (Япония)
  5	Пневмосистема		AirTac (Тайвань)
  6	Линейные направляющие квадратного сечения по осям Х / Y /Z	30 / 30 / 35 мм	LSK (Тайвань)
