Токарный станок ЧПУ MetalTec NEXUS 35M

Информация о товаре

• Характеристики
• Описание
• Техобслуживание
• Доставка
• Оплата

• Характеристики

  Напряжение	380 В/50 Гц
  Мощность двигателя, кВт	5.5/7.5 кВт
  Вес	2000 кг
  Тип	с наклонной станиной
  Длина, мм	2500
  Ширина, мм	2100
  Высота, мм	2000
  Точность позиционирования	0.022 мм
  Повторяемость	0.006 мм
  Макс. диаметр над станиной	420 мм
  Макс. диаметр над суппортом	185 мм
  Система ЧПУ	Siemens 808DA ver. 16 + transmit
  Тип станины	Наклонная
  Серводвигатели	Siemens
  Патрон	56 мм
  Ход по оси Х	380 мм
  Ход по оси Z	350 мм
  Х,Z ускоренная подача	24 / 24 м/мин
  Количество устанавливаемого инструмента	8
  Отверстие шпинделя	40 мм
  Тип резцедержателя	Электрическая револьверная головка
  Насос СОЖ	300 Вт
  Максимальная длина обработки	250 мм
  Макс. диаметр обработки	100 мм (диск) / 100 мм (вал)
  Рабочий диапазон оборотов	100-4000 об/мин
  Радиальный держатель инструмента	8 шт (размер инструмента: 20x20 мм)
  Держатель торцевого инструмента	3 шт (размер инструмента: 20x20 мм)
  Держатель расточных инструментов	3 шт (￠25мм)
  Гидравлический патрон	Цанговый патрон 0-40мм (цанги:￠20,￠25,￠30,￠40) (IVY - производство Германия)
  Ход по оси Y	+/- 50 мм
  Приводной инструмент	Турель с приводным инструментом 2+2
  Номинальная скорость	2000 об/мин
  Номинальный крутящий момент	4.78 Нм
  Номинальный ток	3 А
  Номинальная мощность (приводной инструмент)	1кВт / 1.36 л.с.
  Макс допустимые обороты	3000 об/мин
  Макс. крутящий момент	14.3 Нм
  Максимальный ток	9 А
  Статический крутящий момент	6
  Момент инерции	15.3 кг/см2
  Рабочий диапазон оборотов (приводной инструмент)	до 2000
  Система измерения и привязки инструмента	Renishaw

• Описание

  Назначение

  Токарные станки ЧПУ с наклонной станиной - MetalTec NEXUS предназначены для производства различных типов металлических изделий и разработаны в сотрудничестве с японскими инженерами. Данный тип станков широко используется на опытных производствах и предприятиях металлообрабатывающей отрасли.

  Серия станков MetalTec NEXUS обладают Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.высокой жесткостью > HRC55 и применяются для скоростной обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.

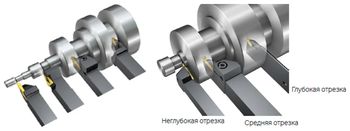

  Способы обработки

  Внутреннее точение	Наружное точение	Точение наружной резьбы	Наружная отрезка и обработка канавок

  Комплектация

  • Наклонная станина под 300
  • Подготовка под барфидер
  • ШВП и линейные направляющие производство Тайвань
  • Автоматический стружечный конвейер
  • Автоматическая система смазки направляющих
  • Вспомогательный LED источник света
  • Кабинетная защита
  • Комплект ЗИП

  Конструктивные особенности

  	КАБИНЕТНОЕ ОГРАЖДЕНИЕ Высокое качество лакокрасочного покрытия и эргономичный дизайн обеспечивают современный вид оборудования. Кабинетное ограждение обеспечивает защиту оператора станка от возможных травм в процессе работы - возможный контакт с подвижными элементами станка, отлетающая стружка, СОЖ и масло. Концевой датчик установлен на станке с целью предотвращения внезапного включения станка с открытой створкой двери, тем самым увеличивая уровень безопасности производственного процесса.
  	НАКЛОННАЯ МОНОЛИТНАЯ СТАНИНА ИЗ ЧУГУНА С УГЛОМ НАКЛОНА 30° Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термообработку: Литье и термическая обработка, снятие внутренних напряжений 4 дня; Искусственное старение 1 год; Механическая обработка: Фрезерование, шлифование и закалка 55-60 HRC; Шабрение: Площадь соприкосновения не менее 70 %. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности. * в стандартной комплектации станки MetalTec NEXUS оборудованы виброопорами.
  	ТЕЛЕСКОПИЧЕСКИЕ ЗАЩИТЫ Направляющие качения и шарико-винтовые передачи надежно защищены стальными телескопическими кожухами по осям Х и Z, что исключает попадание стружки и СОЖ на подвижные элементы станка. Данная опция не позволяет оказывать механического воздействия на направляющие, увеличивая их срок службы, сохраняя заводские параметры точности и позиционирования.
  	ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ШАРИКО-ВИНТОВЫЕ ПЕРЕДАЧИ (ТАЙВАНЬ) Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, автоматическая система подачи смазки обеспечит долгий срок службы сохраняя высокие скоростные характеристики, точность позиционирования и плавность хода. Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – суппорта с установленной револьверной головой.
  	ГИДРАВЛИЧЕСКИЙ ПАТРОН IVY 150 ММ (ГЕРМАНИЯ) Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.). Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися одновременно. За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 - 0.08 мм.

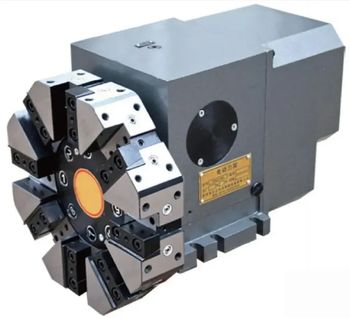

  	8-МИ ПОЗИЦИОННАЯ ГИДРАВЛИЧЕСКАЯ РЕВОЛЬВЕРНАЯ ГОЛОВА Максимальное количество устанавливаемых инструментов составляет – 8 ед., что делает данную револьверную систему более функциональной в сравнении с 4-х и, 6-ти позиционной. Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20х20 мм.
  	5,5/7,5 КВТ ЭЛЕКТРОДВИГАТЕЛЬ ШПИНДЕЛЯ И ГИДРАВЛИЧЕСКАЯ СИСТЕМА ТОРМОЖЕНИЯ Торможение в процессе работы и удержание шпинделя в неподвижном состоянии. Торможение контр током приводят к ударам в коробке передач, постоянные поломки самой схемы, подгорание контактов пускателя , и быстрый износ ремней. Гидравлическая система лишена этих недостатков, более эффективна и надежна. Серводвигатель шпинделя мощностью 5.5 / 7.5 кВт
  	МАХОВИК ПЕРЕМЕЩЕНИЯ ПО ОСЯМ Это устройство для удаленного управления процессами обработки и выполнения различных действий без обращения к стойке управления (например, для изменения положения инструмента и скорости подачи, настройки работы шпинделя, возврата на базу и т.д.).
  	ЭЛЕКТРИЧЕСКИЙ ШКАФ С КОНДИЦИОНЕРОМ И КОМПОНЕНТАМИ DELIXI Шкаф служит для надежного хранения электрокомпонентов, которые передают и обмениваются информацией с исполнительными механизмами (серводвигателями и ЧПУ).
  	АВТОМАТИЧЕСКИЙ ТРАНСПОРТЕР ДЛЯ УДАЛЕНИЯ СТРУЖКИ ЛЕНТОЧНОГО ТИПА Удаляет стружку из станка и выпускает ее в идущую в комплекте тележку с минимальным выводом СОЖ. Необходимое решение для высокопроизводительного использования станка.
  	ПОДАЧА СОЖ 300W Позволяет оптимизировать удаление стружки и тепла из зоны резания путем подачи смазочно-охлаждающих жидкостей через револьверную голову с высокой производительностью - 300W. Тем самым режущая кромка инструмента дольше сохраняет свои заявленные характеристики, что позволяет экономить на инструменте. * реальное изображение может отличаться от представленного на фото.
  	ВСПОМОГАТЕЛЬНЫЙ ИСТОЧНИК СВЕТА Современное LED освещение в положении сверху обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации.

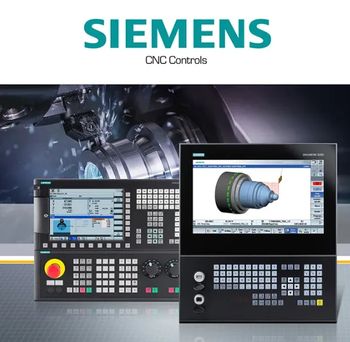

  	ПАНЕЛЬ УПРАВЛЕНИЯ Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии. Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ Siemens и в жестких условиях окружающей среды.
  	ПРИВОДНАЯ СИСТЕМА SIEMENS Благодаря множеству технических инноваций приводная система SIEMENS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.
  	ИЗМЕРЕНИЕ И ПРИВЯЗКА ИНСТРУМЕНТА RENISHAW Состоит из неподвижной базы и мобильной руки, которая может двигаться в позицию замера в двух режимах: 1. вручную, оператором. Идеально для средней загруженности производства и средним уровнем автоматизации. 2 автоматически, электроприводом: рука контролируется ЧПУ, идеально для высокой загруженности производства и высоким уровнем автоматизации. Это является необходимым условием для проверки инструментов на предмет износа и поломки в течение цикла обработки.
