Фрезерно-гравировальный станок с ЧПУ Woodtec CH-2030L 5.5 kW Z300

Информация о товаре

• Характеристики
• Описание
• Техобслуживание
• Доставка
• Оплата

• Характеристики

  Частота, Гц	50 Гц
  Напряжение питания, В	380 В
  Вес	1400 кг
  Длина, мм	3500
  Ширина, мм	2300
  Высота, мм	1250
  Цанга	ER25
  Частота вращения шпинделя, об/мин	0-24000 об/мин
  Максимальная скорость холостого хода	0-17 м/мин
  Общая мощность, кВт	6 кВт
  Охлаждение шпинделя	водяное
  Мощность шпинделя, кВт	5,5 кВт
  Размеры зоны обработки X и Y, наибольшие, мм	2100 х 3000 мм
  Перемещение шпинделя по оси Z, мм	300 мм
  Система смены инструмента	Ручная (цанговый, фиксация гайкой)
  Тип рабочего стола	Вакуумный и механический с «Т»- пазами крепления 4 зоны
  Тип электродвигателей перемещения	шаговые
  Скорость рабочего хода, м/мин	0-10 м/мин
  Посадочный диаметр инструмента, наибольший, мм	16 мм
  Чиллер	CW 3000
  Тип передачи по оси Z	ШВП
  Тип передачи по оси X и Y	Косозубые рейки

• Описание

  Назначение

  Данное оборудование используется для высокоточной 2D и 3D фрезеровки, а также гравировальных работ по различным материалам. Широко применяется в различных отраслях промышленности, таких как изготовление мебели, дверей, фасадов, рекламы, сувенирной продукции, мастер моделей и многих других.

  Виды обрабатываемых материалов

  Древесина любых пород, композитные материалы, пластики, плитные материалы, такие как ДСП, МДФ, ДВП, фанера, полистирол, оргстекло, акрил, цветные металлы.

  Схема обработки





  Комплектация

  №	Наименование	Кол-во, шт.	Примечание
  1	Электрошпиндель HQD, Китай (водяное охлаждение)	1	5,5 кВт 24 000 об/мин
  2	Частотный преобразователь для плавного изменения оборотов электрошпинделя	1
  3	Шкаф с электрокомпонентами станка	1
  4	Плата управления NCStudio	1
  5	Датчик измерения и калибровки инструмента	1	Ручное позиционирование
  6	Вакуумный стол (4 зоны) с «T-пазами» для возможности механической фиксации деталей струбцинами	1
  7	Шаговые электродвигатели осевого перемещения	4	450 Вт
  8	Линейные направляющие прямоугольного сечения по оси X, Y, Z (комплект)	3	HIWIN
  9	Передача при помощи косозубых реек по осям X, Y (комплект)	2
  10	Шарико-винтовая передача по оси Z (комплект)	1
  11	Набор фрез для обработки дерева / МДФ / ДСП (комплект)	1
  12	Набор цанг, фиксация гайкой (комплект)	1	ER25
  13	Набор гаечных ключей для обслуживания станка	1
  14	Струбцина для механического крепления деталей (комплект)	1
  15	Пылеулавливающий агрегат	1	3 кВт
  16	Ящик с ЗИП	1
  17	Аспирационный кожух на шпиндель	1
  18	Чиллер	1	CW-3000
  19	Программное обеспечение	1	на русском языке
  20	Руководство пользователя	1	на русском языке

  Область применения

  •Гравировка:

  - Гравировка поверхностей из самых различных материалов

  •Мебельное производства:

  - Простые и сложные фасады ( в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных изделий.

  •Отделка интерьеров:

  - Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

  •Отделка экстерьеров:

  -Фигурные наличники на окна и двери с резьбой
  - Декоративные элементы для украшения деревянных домов и бань.
  - Балясины из доски для отделки веранд и беседок, ограды и т.д.

  •Эксклюзивные изделия:

  - Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и так далее.

  •Производство дверей:

  - Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.
  - Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой.
  - Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
  - Изготовление эксклюзивных дверей из ценных пород древесины.

  •Модельное производство:

  - Изготовление мастер моделей, литьевых моделей, прототипов, форм для вакуумной формовки, штампов и клеше из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.

  •Реклама:

  - Самый сложный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

  Получаемые изделия

  •Массив древесины





  Фасады





  Различные пластики, ПВХ, акрил и другие материалы

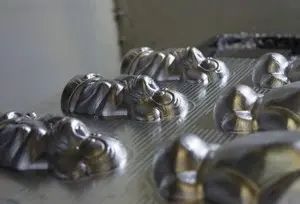

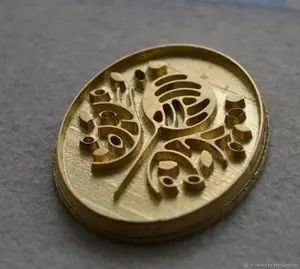

  Цветные металлы







  Конструктивные особенности

  	ЦЕЛЬНОСВАРНАЯ СТАНИНА Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости. Обработка технологических пазов и площадок производится за одну установку, что обеспечивает правильное размещение на станине всех комплектующих и в последствии высокую точность обработки.
  	СТАЛЬНОЙ ПОРТАЛ Конструкция портала выполнена из стальных труб прямоугольного сечения с толщиной стенок более 8 мм. дополнительно усиленных рёбрами жёсткости, что обеспечивает высокую жёсткость конструкции, точность обработки и в отличает от алюминиевого портала исключает возможность перекоса.
  	СТАЛЬНЫЕ ОПОРЫ ПОРТАЛА Портал устанавливается на массивные стальные опоры, которые в совокупности с ним обеспечивают максимальную жёсткость конструкции и полностью исключают возможность деформации.
  	ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ И ПОДШИПНИКИ ПОВЫШЕННОЙ ЖЕСТКОСТИ За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Подшипники оснащены тавотницами, что позволяет закачивать в них смазку, которую рекомендует производитель.
  	ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ Данная система обеспечивает высокоточное перемещение портала, суппорта и шпинделя по оси Z и полностью исключает возможность люфта.
  	КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И Y Для перемещения по осям Х и Y на станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработки.

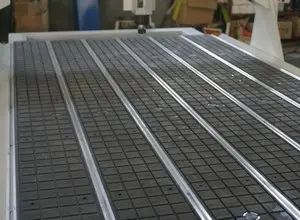

  	ВАКУУМНЫЙ РАБОЧИЙ СТОЛ С «Т» - ПАЗАМИ ДЛЯ МЕХАНИЧЕСКОГО КРЕПЛЕНИЯ Алюминиевый рабочий стол, покрытый износостойким пластиком имеет Т-пазы для механического крепления заготовок с помощью струбцин и подготовку под вакуум, которая при подключении вакуумного насоса обеспечивает надёжное крепление заготовок.
  	ЭЛЕКТРОШПИНДЕЛЬ 5,5 кВт - 24 000 ОБ/МИН «HQD» (КИТАЙ) В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (24 000 об/мин) и оптимальная мощность (5,5 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.
  	ВЫСОКОТОЧНЫЕ ШАГОВЫЕ ДВИГАТЕЛИ Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
  	ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z =" 0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.
  	ПЛАТА УПРАВЛЕНИЯ NC STUDIO Надежная, современная плата управления для коммутации станка с ПК. Позволяет в рабочем режиме корректировать g-code, управлять всеми перемещениями станка напрямую с компьютера, осуществлять запуск программ, просмотр симуляций, позволяющих выявить ошибки, которые могли возникнуть во время обработки.
  	ЧИЛЛЕР CW-3000 Это серия профессиональных охладительных аппаратов, которые подходят для лазерных станков, фрезеров и другого оборудования, в котором используется водяное охлаждение. Особая система сигнализации и защиты в режиме реального времени позволит контролировать температурный режим оборудования. Простота подключения и надёжность конструкции обеспечат долгую и бесперебойную службу.
  	АСПИРАЦИОННЫЙ КОЖУХ И ПЫЛЕУЛАВЛИВАЮЩИЙ АГРЕГАТ В базовом исполнении станок оснащен защитным кожухом, который позволяет подключать пылеулавливающие агрегаты и эффективно удалять пыли и стружки из зоны обработки. Станок укомплектован пылеулавливающим агрегатом мощностью 3 кВт, что является несомненным преимущество по отношению к станкам других производителей.
